Предлагаю сделать своими руками самодельный минитрактор со следующими техническими характеристиками: масса 400 кг, мощность 14 лс., скорость 40 км/ч.

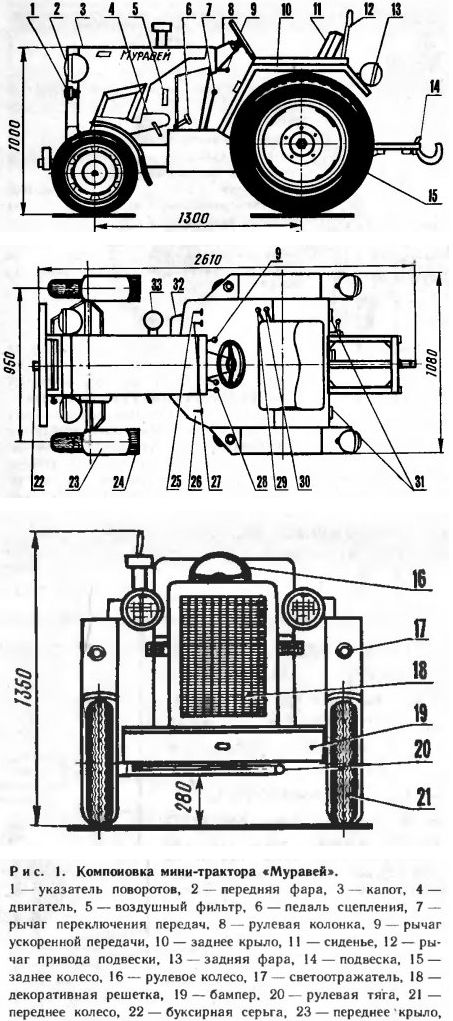

Чертежи самодельного мини трактора

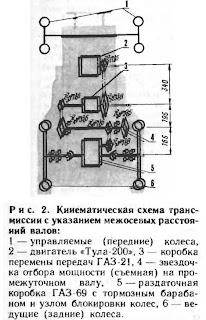

Кинематическая схема трансмиссии
Узел крепления ведущего колеса самодельного минитрактора
Передний мост
Рулевое управление минитрактра
Рама самодельного мини-трактора
Конструкция привода самодельного трактора
Привод переключения скорости

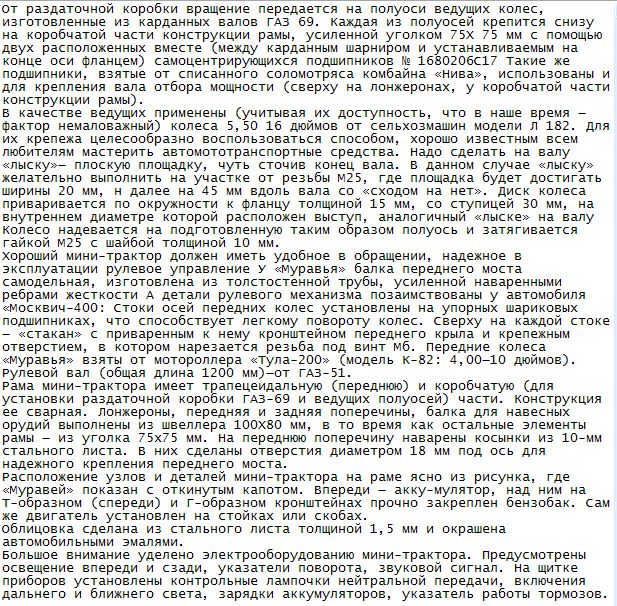

Описание сборочных работ самодельного мини трактора
Все схемы чертежи и страница с описанием увиличиваются при нажатии.
Теперь вы сможете сделать самодельный минитрактор своими руками.
Чертежи самодельного мини трактора
Кинематическая схема трансмиссии
Узел крепления ведущего колеса самодельного минитрактора
Передний мост
Рулевое управление минитрактра
Рама самодельного мини-трактора
Конструкция привода самодельного трактора
Привод переключения скорости
Описание сборочных работ самодельного мини трактора
Все схемы чертежи и страница с описанием увиличиваются при нажатии.
Теперь вы сможете сделать самодельный минитрактор своими руками.
